Berechnung von Gasvolumenströmen für ideale Gase und Gasgemische
Normvolumenstrom, Betriebsvolumenstrom und Massenstrom berechnen

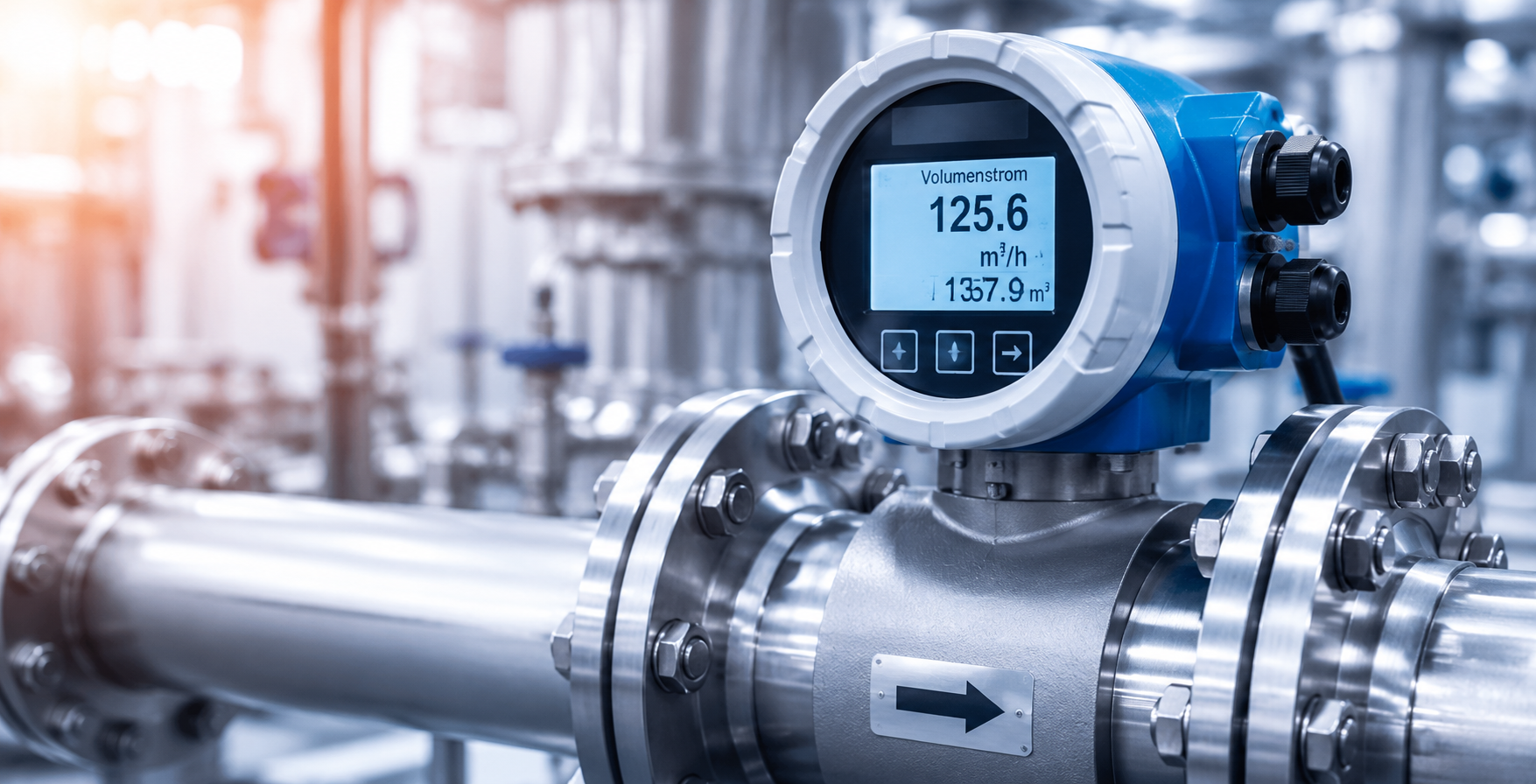

Bei der Auslegung von Rohrleitungen, Verdichtern, Gaszirkulationspumpen und Messsystemen müssen Gasvolumenströme häufig zwischen verschiedenen Bezugsbedingungen umgerechnet werden. Ein Normvolumenstrom (Nm³/h) beschreibt das Gasvolumen unter fest definierten Normbedingungen, während der Betriebsvolumenstrom (m³/h) von Druck und Temperatur der Anlage abhängt. Zusätzlich wird in vielen Anwendungen der Massenstrom (kg/h) benötigt, beispielsweise für Stoffbilanzen oder die Auslegung von Dosier- und Förderanlagen.
Mit dem folgenden Rechner können Normvolumenstrom, Betriebsvolumenstrom und Massenstrom für ideale Gase und ideale Gasgemische einfach ineinander umgerechnet werden. Zusätzlich werden die mittlere molare Masse, die Dichte unter Betriebsbedingungen sowie die theoretische adiabatische Temperaturänderung bei einer Druckänderung berechnet.
Die Berechnung basiert auf dem idealen Gasgesetz sowie auf den Stoffdaten der ausgewählten Gase. Für Gasgemische werden ideale Mischungsregeln verwendet. Dadurch eignet sich der Rechner hervorragend für technische Vorabschätzungen und erste Auslegungen in Verfahrenstechnik, Chemie, Wasserstofftechnik, Biogas-, Erdgas- und CO₂-Anwendungen.
Nicht berücksichtigt werden Realgasverhalten, Feuchtigkeit, Kondensation, Phasenübergänge, Wärmeübertragung oder maschinenspezifische Einflüsse. Insbesondere bei hohen Drücken oder Medien in der Nähe ihres kritischen Bereichs – beispielsweise Kohlendioxid (CO₂) – können die tatsächlichen Stoffeigenschaften von den berechneten Werten abweichen. Der Rechner weist deshalb auf hohe Betriebsdichten sowie auf Betriebsbedingungen hin, bei denen eine detailliertere Betrachtung sinnvoll sein kann.
FAQ – Häufige Fragen zur Berechnung von Gasströmen
Was ist der Unterschied zwischen Normvolumenstrom und Betriebsvolumenstrom?

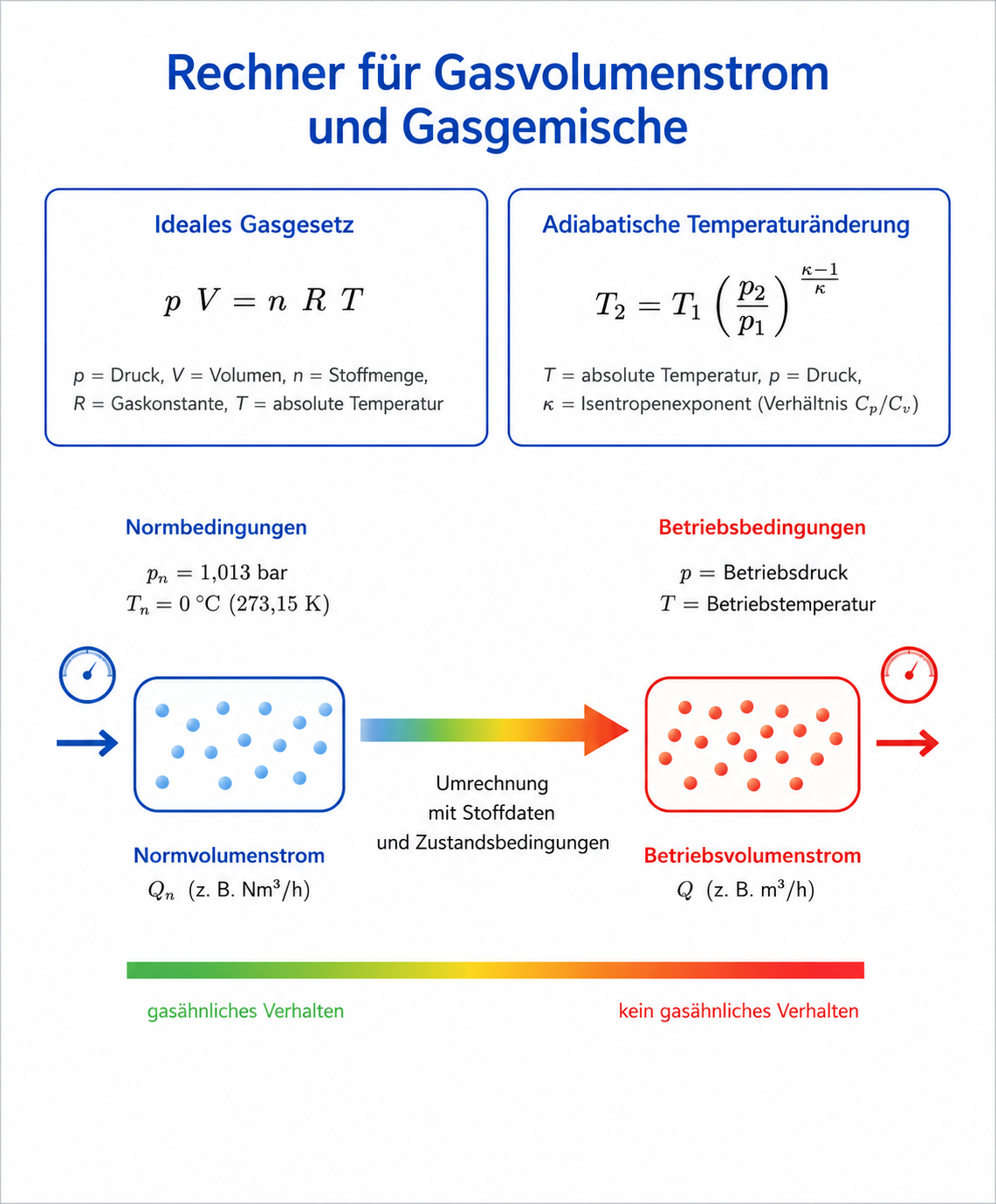

Der Normvolumenstrom (Nm³/h) beschreibt das Gasvolumen unter festgelegten Normbedingungen. Der Betriebsvolumenstrom (m³/h) gilt dagegen für die tatsächlichen Druck- und Temperaturbedingungen der Anlage. Da Gase kompressibel sind, unterscheiden sich beide Werte häufig erheblich.
Wie rechne ich Nm³/h in m³/h um?
Zur Umrechnung werden Druck, Temperatur und die Eigenschaften des Gases benötigt. Der Rechner verwendet hierfür das ideale Gasgesetz und berechnet daraus den entsprechenden Betriebsvolumenstrom.
Wie berechnet man den Massenstrom eines Gases?
Der Massenstrom ergibt sich aus Volumenstrom und Gasdichte. Da die Dichte wiederum von Druck, Temperatur und molarer Masse abhängt, werden diese Größen im Rechner automatisch berücksichtigt.
Kann ich auch Gasgemische berechnen?
Ja. Der Rechner unterstützt ideale Gasgemische. Die Zusammensetzung kann über Mol- bzw. Volumenanteile angegeben werden. Die Stoffdaten werden anschließend zu einer mittleren molaren Masse zusammengefasst.
Welche Gase werden unterstützt?
Der Rechner enthält die in der Verfahrenstechnik am häufigsten verwendeten Gase, darunter Wasserstoff (H₂), Stickstoff (N₂), Sauerstoff (O₂), Kohlendioxid (CO₂), Methan (CH₄), Helium (He), Argon (Ar), Kohlenmonoxid (CO), Ethan, Ethen, Propan, Ammoniak sowie weitere typische technische Gase.
Wie genau sind die Ergebnisse?
Die Berechnung eignet sich für technische Vorabschätzungen und viele praktische Anwendungen. Sie basiert auf dem idealen Gasgesetz. Realgasverhalten, Feuchtigkeit, Kondensation und Wärmeübertragung werden nicht berücksichtigt.
Warum wird bei CO₂ ein Hinweis zum kritischen Bereich ausgegeben?
Kohlendioxid besitzt mit einer kritischen Temperatur von etwa 31 °C einen kritischen Punkt nahe der Umgebungstemperatur. Bereits kleine Änderungen von Druck oder Temperatur können deshalb zu erheblichen Änderungen der Dichte führen. Der Rechner weist auf solche Betriebsbedingungen hin, damit die Ergebnisse richtig eingeordnet werden können.
Warum erscheint ein Hinweis bei einer Dichte über 200 kg/m³?
Bei hohen Betriebsdichten verhält sich das Medium häufig nicht mehr rein gasähnlich. Ab einer berechneten Dichte von mehr als 200 kg/m³ empfiehlt der Rechner deshalb eine gesonderte Prüfung der Anwendung. Je nach Medium und Betriebsbedingungen können Flüssigkeitspumpen oder Peripheralradpumpen geeigneter sein als reine Gaszirkulationspumpen.
